OPGW için önceden oluşturulmuş çıkmaz
OPGW için önceden oluşturulmuş çıkmaz, alüminyum kaplı çelik tel veya galvanizli çelik tel, sonlandırmak için yapısal takviye çubukları ve çıkmaz bileşenden oluşan iki katmanlı yapı olarak tasarlanmıştır. Optik Topraklama Kablosu (OPGW) .Ürün, OPGW kablosunu tutarak tele veya dahili optik fiberlere zarar vermek, ve tutma gücü OPGW kablosunun% 95 RTS'sinden az değildir. sıkıştırma terminalli tel sağlanabilir.Kurulum sırasında, kurulumun başarılı olmasını sağlamak için özen gösterilmelidir. Bu ürün yalnızca eğitimli zanaatkarlar tarafından kullanılmak üzere tasarlanmıştır.
| Modeli |
Dia AralığıKablo Sayısı |
Takviye Çubukları Uzunluğu (mm) |
Dış Çubukların Uzunluğu (mm) |
Ağırlık (kg) |
Kırık Mukavemet (KN) |
| Minimum (mm) |
Maksimum (mm) |
| ONY 0780 |
7.2 |
7.8 |
1400 |
1000 |
1.1 |
70 |
| ONY 0880 |
7,9 |
8.8 |
1400 |
1000 |
1.15 |
70 |
| ONY 1010 |
8.9 |
10.1 |
1400 |
1000 |
1.28 |
70 |
| ONY 1140 |
10.2 |
11.4 |
1540 |
1120 |
1.7 |
90 |
| ONY 1280 |
11.5 |
12.8 |
1620 |
1200 |
2.41 |
112 |
| ONY 1410 |
12.9 |
14.1 |
1660 |
1240 |
2.55 |
112 |
| ONY 1550 |
14.2 |
15.5 |
1840 |
1360 |
2.89 |
112 |
| ONY 1730 |
15.6 |
17.3 |
2000 |
1480 |
3.61 |
112 |
| ONY 1920 |
17.4 |
19.2 |
2400 |
1800 |
4.68 |
112 |
| ONY 2110 |
19.3 |
21.1 |
2600 |
2000 |
5.14 |
112 |
Ürünler müşteri ihtiyaçlarına göre özelleştirilebilir.
Önceden biçimlendirilmiş çubuk nedir?

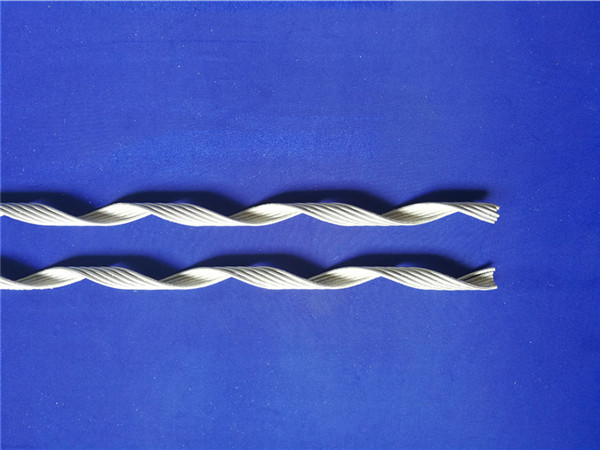

Önceden şekillendirilmiş çubuk, yüksek mukavemetli telden yapılmıştır. Olağan malzemeler galvanizli çelik tel, alüminyum kaplı çelik tel, alüminyum-allovy teldir.
Sıradan yay gibi, vidanın belirli bir uzunluğundan yapılmış, yüksek mukavemetli tel, vida adımı, onlarca kez baskı yayıdır, vida iç çapı, telin veya iletkenin çapından daha küçüktür. Yüksek mukavemetli vida telinin esnekliği, halat üzerine kurulduğunda ve sarıldığında, vida teli tel üzerinde bir kavrama kuvveti üretir.Bu, biz buna önceden oluşturulmuş çubuk diyoruz vida telinden yapılmıştır.Parametreler şunları içerir: uzunluk, çubuk çapı ve sarmal yön.

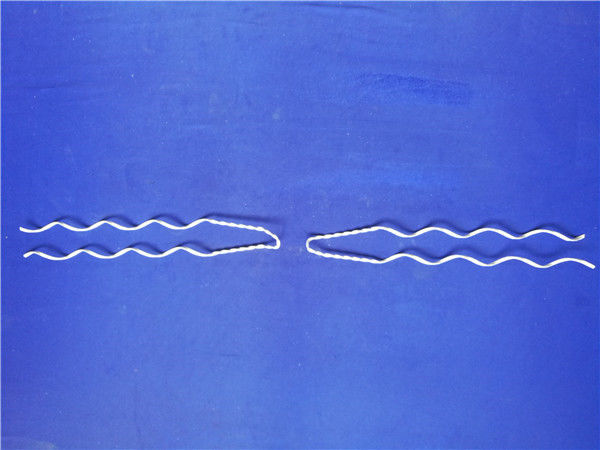

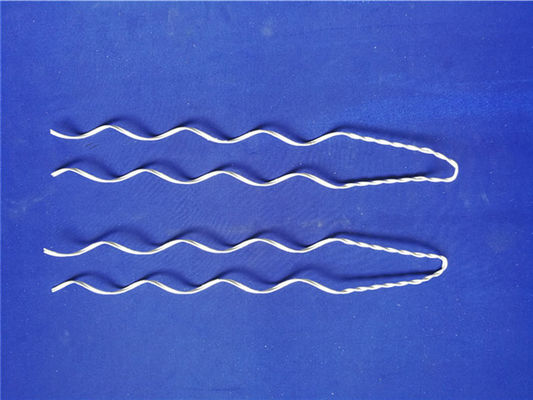

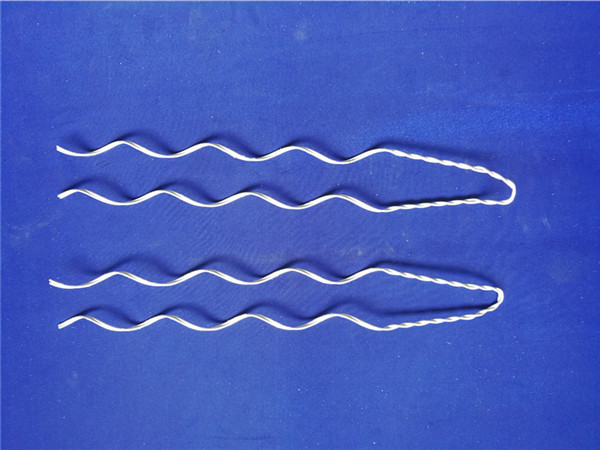

önceden oluşturulmuş çıkmaz nedir?
Önceden oluşturulmuş çubuğun halat veya iletken üzerindeki kavrama kuvvetini arttırmak için, ihtiyaca göre önceden oluşturulmuş birkaç çubuk birbirine yapıştırılır ve halatla temas eden kısım kumlanır.

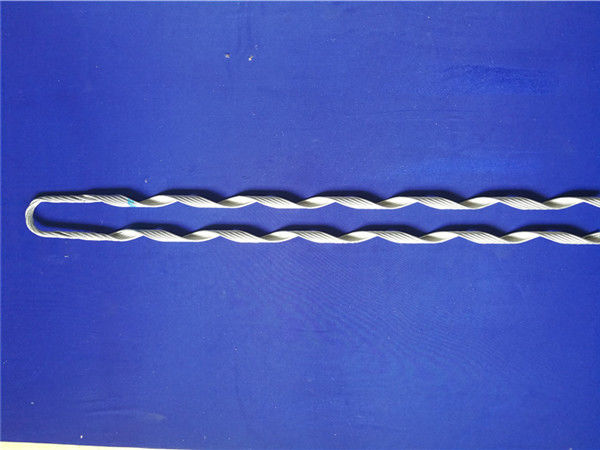

Yapıştırılmış önceden biçimlendirilmiş çubuğun ortasında belirli bir uzunluğun, yüksük kelepçesinin takılmasını kolaylaştırmak için sıkılması gerekir, sıkıştırılmış bölümün merkezine göre önceden biçimlendirilmiş çubuk, twe bacakları oluşturmak için gereken yarıçapa göre ikiye katlanır. Böyle bir zanaat işlemeden sonra ortaya çıkan ürüne önceden oluşturulmuş çıkmaz denir.
Önceden oluşturulmuş çıkmaz uç, güç iletim ve dağıtım hatlarında yaygın olarak kullanılmaktadır. Asıl işlevi, iletkeni sıkmak ve terminal kulesine monte etmektir. Hat çalışma gerilimini ve diğer ek yükleri taşır. Çeşitli iletken, tel veya optik kategorileri için Kablo vb, farklı durumlar, önceden oluşturulmuş çıkmaz üretimin farklı kategorilerini belirlemek için.Özel yapısı nedeniyle, geleneksel cıvata veya sıkıştırma gergi kelepçesi ile karşılaştırıldığında mükemmel ürün performansına sahiptir:
1, Kelepçeli iletkenin gerilimi, iletken üzerinde kavramayı sağlamak ve gerilme konsantrasyonunun neden olduğu iletkenin zarar görmesini önlemek için sarma iletkeni segmenti boyunca eşit olarak dağıtılır.
2, İletken üzerine takılan kelepçe stracture, iletkenin titreşim direncini artırabilir ve iletkenin servis ömrünü uzatabilir.
3, Kurulum uygundur, inşaat personelinin yalnızca kelepçenin herhangi bir alet kullanmadan iletken etrafına eşit şekilde sarıldığından emin olması gerekir, kurulum kalitesinin sağlanması kolaydır.
